Аппаратура для ТМС

Голова мужчины с катушкой ТМС на фоне монитора

Начиная с 1985 года, когда в Шеффилдском университете А. Баркер, возглавляя группу ученых, создал аппарат для ТМС, который вышел в серийное производство, развитие техники для процедуры магнитной стимуляции головного мозга не стоит на месте.

Современные высокочастотные стимуляторы позволяют не только диагностировать нарушения нервной системы, но и эффективно исследовать особенности памяти, движения, зрительных и речевых центров и успешно лечить очень широкий спектр различных заболеваний.

Любой аппарат для транскраниальной магнитной стимуляции имеет 3 основные части:

– система конденсаторов

– катушка (койл)

– блок управления

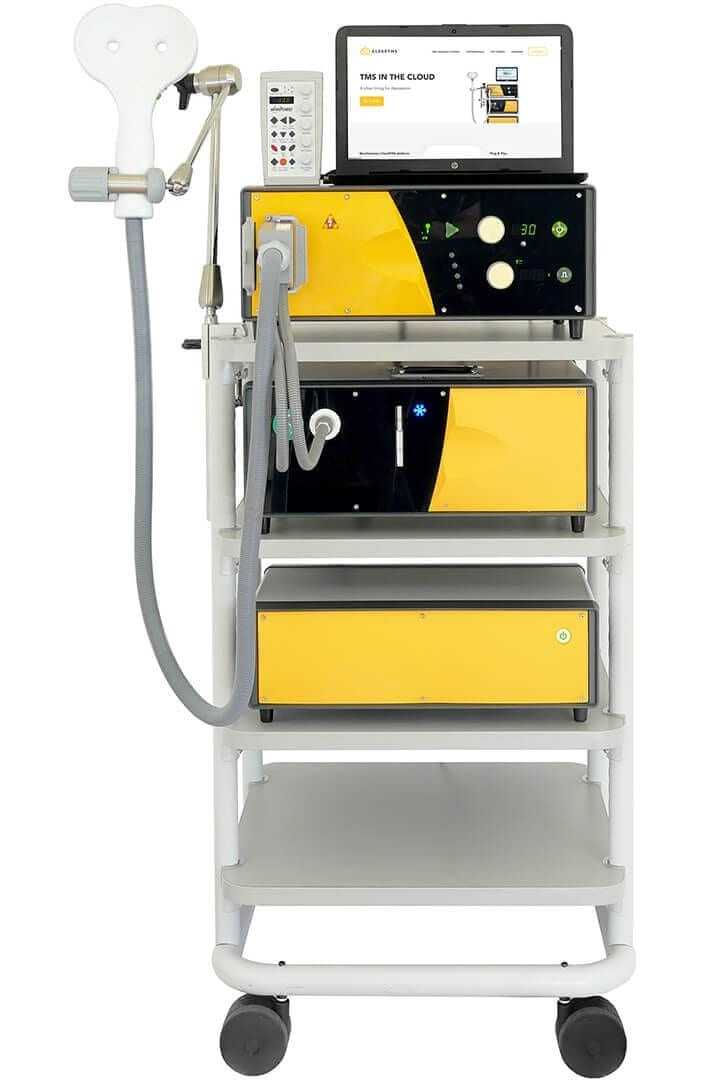

Три блока аппарата ТМС с двойной катушкой

В таких стимуляторах используются высоковольтные конденсаторы, способные выдержать напряжение более 3,5 кВ и разряды силы тока свыше 25 кА.

Геометрия катушки стимулятора

Койлы бывают одинарные (круглые), двойные (в форме цифры «8») и двойные конические (напоминающие крылья бабочки).

Круглая, двойная и двойная коническая катушки для ТМС

Самое большое значение электрического поля фиксируется у внутреннего диаметра катушки, а минимальное – у наружного края.

Глубина воздействия магнитного поля пропорционально зависит от диаметра койла и от той силы тока, которую она пропускает. Небольшие по диаметру устройства используются для стимуляции нервов, расположенных ближе к поверхности тела. Устройства с большим диаметром способны вызывать ответы нервных тканей в глубине головного мозга.

В двойных койлах в месте соединения колец фиксируется максимальное значение поля, направление которого противоположно в разных частях “восьмерки”.

2-д графики магнитных полей разных катушек ТМС

На рисунках графически показано распределение индукции электрического поля для одинарного и двойного койла. Индукция одинарной (круглой катушки) имеет один пик, охватывающий широкую зону воздействия, тогда как устройство в форме “восьмерки” создает три высокие точки (основная и две меньших).

Причем максимальное значение магнитного поля сдвоенной катушки больше максимального значения поля одинарной (при одинаковой силе тока) и имеет более острый пик.

Из этого понятно, что использование такого койла позволяет стимулировать более глубокие ткани и воздействовать точечно на определенное место.

Технические характеристики магнитных стимуляторов

Все койлы различаются между собой следующими характеристиками:

Внутр. Диам. Наруж. Диам. Кол-во витков Пиковая магнитная  индукция Пиковая  электр. индукция
Круглая

40 мм

20 62 21 4,1 Тл 530 В/м
Круглая

50 мм

25 77 18 3,6 Тл 600 В/м
Круглая

70 мм

40 94 15 2,6 Тл 530 В/м
Круглая

90 мм

66 123 14 2,0 Тл 530 В/м
Двойная

25 мм

18(x2) 42(x2) 14(x2) 4,6 Тл 660 В/м
Двойная

50 мм

34(x2) 74(x2) 11(x2) Неустан. Неустан.
Двойная

70 мм

56(x2) 87(x2) 9(x2) 2,2 Т 660 В/м
Двойная  коническая 96(x2) 125(x2) 7(x2) 1,4 Тл Неустан.

По способу формирования импульсов стимуляторы делятся на:

  • Монофазные (наиболее точные, почти не создают шумов, не нагревают катушку, но не всегда вызывают двусторонние ответы при воздействии на ткани головного мозга).
  • Бифазные (меньше точности воздействия, больше шумов, лучше вызывают двусторонние ответы при корковой стимуляции).
  • Полифазные (самые эффективные импульсы, но менее точные, вызывают шумы и нагревание койла).

Импульсы при стимуляции подаются:

  • одиночными (интервал 1-10 с);
  • высокочастотными (интервал 40 мс);
  • пачками (интервал 1 мс).

Частота подачи стимулов различается при различных видах подачи и достигает значений от 0,1 до 25 с.

Длительность импульса в современных приборах достигает от 0,1 до 0,6 мс.

Количество стимулов зависит от типа катушки и способа ее охлаждения. Возможности современных аппаратов позволяют подавать до 500 стимулов непрерывно.

Аппарат ТМС Magstim

Аппараты, подающие однофазные и бифазные импульсы предназначены для стимуляции периферических нервов. Индукция магнитного поля таких стимуляторов не превышает 3 Тл, а частота – 0,5-2 колебаний в секунду.

Модели следующего поколения смогли генерировать от 2 до 4 стимулов с интервалом 1-99,9 мс с максимальной частотой 100 Гц. Такие аппараты используются для контроля состояния моторных путей во время операций и в других случаях, когда невозможно получить результат с помощью одиночных импульсов.

На сегодняшний день существуют стимуляторы, позволяющие добиваться и более высокочастотных импульсов. Эти модели генерируют монофазные и бифазные стимулы с частотой до 30-50 колебаний /с при максимальной индукции 8-25 Тл.
